東京都町田市小川 アパートアンテナ修理

以前アパートアンテナ工事を承ったオーナー様より

急にテレビが映らないとご連絡を頂き、お伺い致しました

急にテレビが映らない原因で最初に考えられるのがブースター故障

急にテレビが映らない原因で最初に考えられるのがブースター故障

踊り場に設置されているウォールボックス内を確認すると正常作動

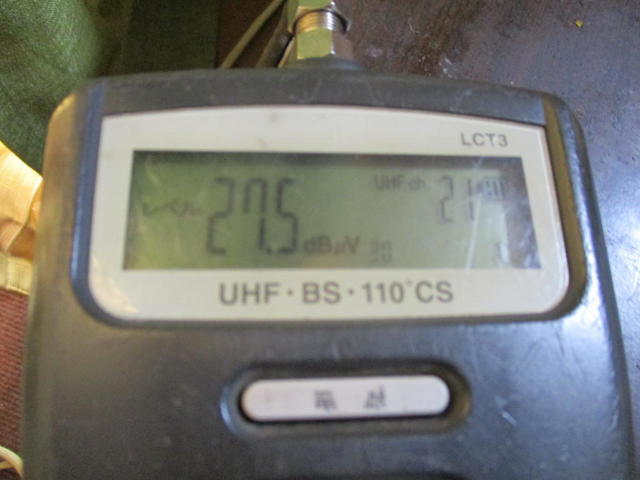

テレビが映らないご入居者様宅内のテレビ端子ユニットで電波測定

テレビが映らないご入居者様宅内のテレビ壁端子ユニットで電波測定

以前のアパートアンテナ工事際と大きく低下している電波受信状況ですが

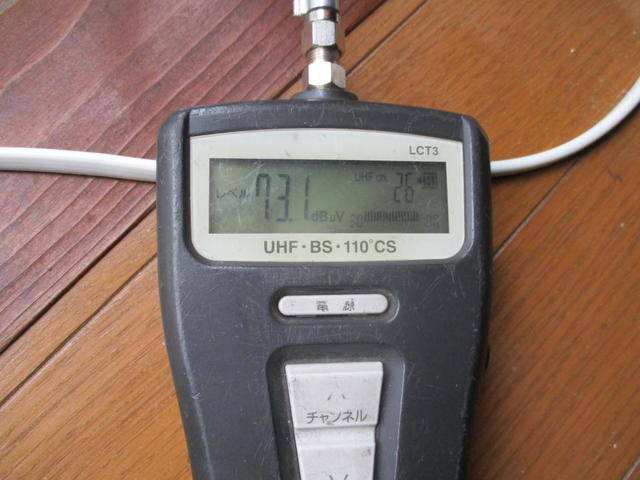

大元のブースター電源部の電波強度は正常値(やや強いくらいの電波強度)


ご入居者様の退出時のメンテナンスなどで不具合が起こる事もあるので

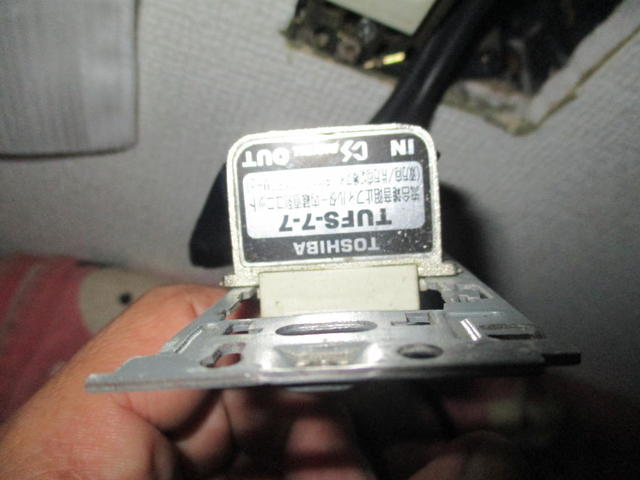

テレビ壁端子ユニットを確認すると、端末端子の所の送り端子が設置

端末と送り端子で状況によっては10㏈程度減衰する事はあるが

送り端子ユニットであれ電波強度がここまで落ちるのはおかしい

分配配線方法を推測(分配配線図面:ダイヤブロック)からすると

他の部屋を通り、問題の起きているお部屋に電波が来ている状況

推測の範囲ではあるが、お隣のお部屋から来ている

お隣のお部屋を確認させて頂けたが、そのお部屋も電波強度が低い

*ギリギリテレビが映っているが、東京MXテレビが映らない状況

お隣のご入居者様曰く、数か月前から東京MXテレビが映らなくなった

2階建て12部屋のアパートで4分配器の4本配線になっている分配

一般的な分配方法なら6分配で上下で送り分配になっている事が多いが

このアパートの場合、各階2本の分配配線を横引きで3部屋に送る分配

1番目に分配配線されているお部屋のご入居者様がご不在で確認出来ない

テレビ壁端子ユニットの不具合なのか、分配配線の断線なのか

テレビが映らない原因の断定・特定が出来ない状況

とは言え、民放局だけでもテレビが見れる様に一時的処置が必要で

オーナー様がご購入された簡易ブースターを接続

少々不安定の為、テレビ壁端子ユニットを端末様に交換

ギリギリですが民放局のテレビ視聴が可能になり、初期段階は完了

一番最初に配線されているであろうご入居者様宅を確認する事が

テレビ視聴が不安定になっている事を解決する作業になる事をご理解頂き

オーナー様に日程調整をお願いし、一旦終了

後日ご都合の良い日をオーナー様よりご連絡を頂き再訪問

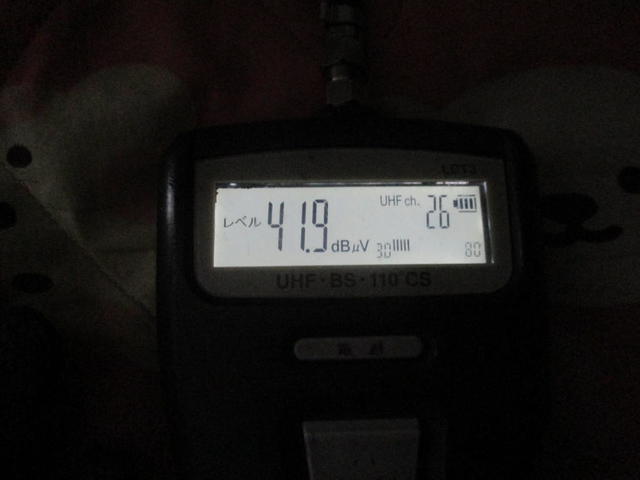

一番最初になっているはずのお部屋の電波強度が弱い

一番最初になっているはずのお部屋の電波強度が弱い

他のお部屋と違うテレビ壁端子ユニットが取り付けてある

他のお部屋と違うテレビ壁端子ユニットが取り付けてある

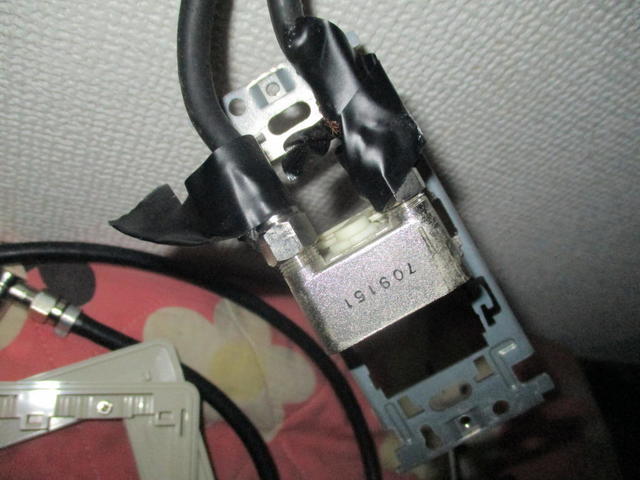

ケーブルテレビ(Jcom)の壁端子ですが、取り付け方が雑

ケーブルテレビ(Jcom)の壁端子ですが、取り付け方が雑で

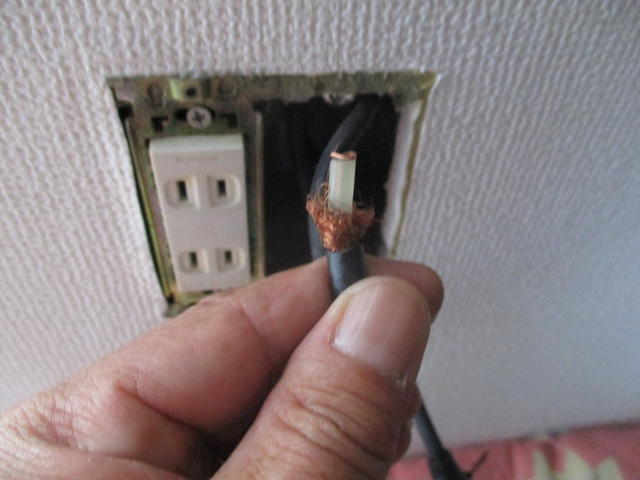

壁端子を確認していると配線が外れた

接栓を作った人の作業が雑で接続する際に芯線を曲げて接続

接栓を作った人の作業が雑で接続する際に芯線を曲げて接続

網線、芯線の二つがつながらない為に電波が正常に通らなかった

これがテレビが映らない原因人的ミス作業

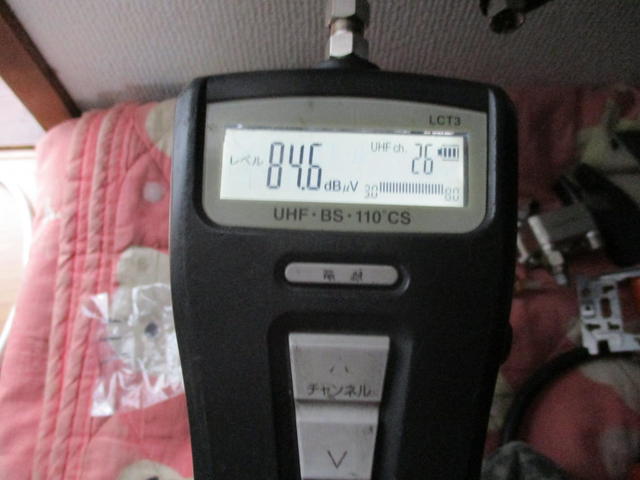

分配器からの電波は、やや強い電波で確かに来ているので断線はない

分配器からの電波は、やや強い電波で確かに来ているので断線はない

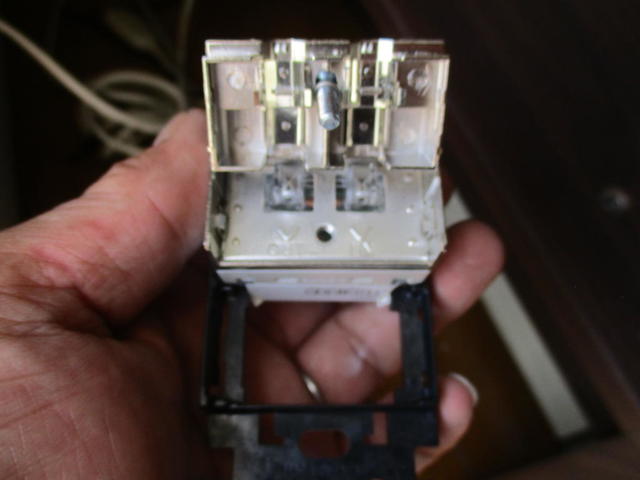

4k8k対応テレビ壁端子ユニットに交換、電波強度確認

4k8k対応テレビ壁端子ユニットに交換、電波強度確認

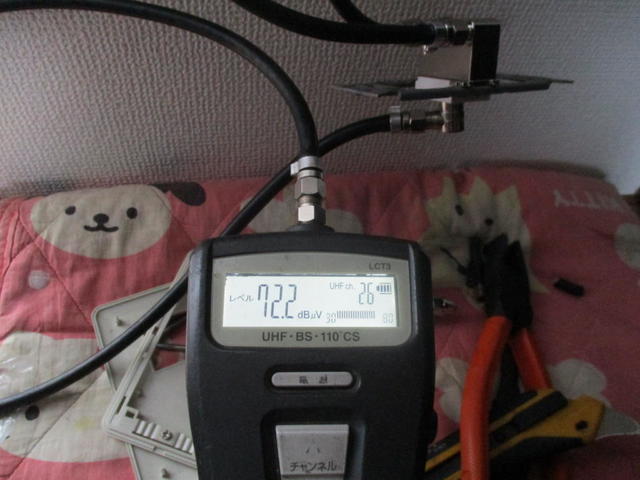

送り端子(壁端子)後の電波強度は、12㏈減衰(正常範囲の電波強度)

アンテナ電波強度図面(ダイヤブロック)が作成できる方ならわかると

思いますが、テレビ壁端子ユニットが端末か、送りかで減衰数値が違う

*基本的な事を理解していない方がいじるとおかしな事になる事も多い

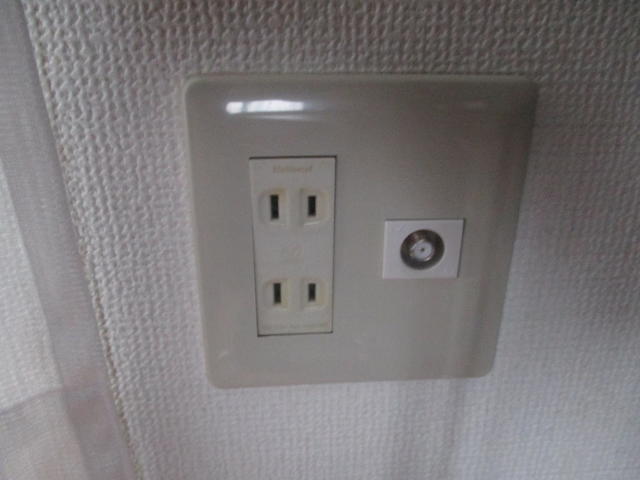

テレビ壁端子ユニット交換が完了

テレビ壁端子ユニット交換が完了

3番目の最後のご入居者宅のテレビ壁端子ユニット後の電波強度

3番目の最後のご入居者宅のテレビ壁端子ユニット後の電波強度

1番最初の壁端子後の電波強度よりも約1㏈強い

*送り端子の減衰よりも末端端子の減衰の方が低い為、平均化する

電波の強い部屋、弱い部屋が出来ない様に電波強度差を出来るだけ無くす

仮復旧の為に設置した簡易ブースターを外し、通常配線に戻し

東京MXテレビも映る様になり、問題解決


予想した範囲の酷くない方のアンテナ修理で済み、ほっと一息

2日間に渡ったアパートアンテナ修理が無事終了

テレビ壁端子ユニット数が12個でも100個でも丁寧に調査すれば同じ事

時々間違った分配方法(配線図面)になっているケースもありますが

分配配線図面を作成した方(考えた方)の電波強度計算が間違っていなければ

各お部屋で電波が平均化しているはずで、テレビが普通に見れます
